XY二维直线电机平台选型

发布时间:2017-08-25 16:16:07 阅读次数:188 文章来源:深圳博智达机器人
导读: 一、 X方向 直线电机 选型: X行程:300mm Z轴负载(喷头):3Kg X最大速度:1m/s X最大加速度:1g 我们选择直线电机水平布局。直线电机受力模型如下: 有如下方程: m移动部件的总质量...
一、 X方向直线电机选型:
X行程:300mm
Z轴负载(喷头):3Kg
X最大速度:1m/s
X最大加速度:1g

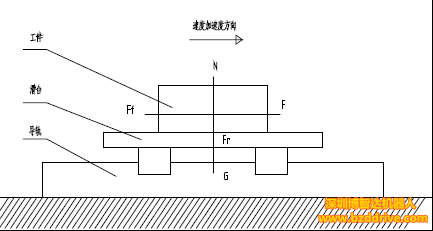

我们选择直线电机水平布局。直线电机受力模型如下:
XY二维直线电机平台选型

有如下方程:
m——移动部件的总质量(kg);
g——重力加速度(m/ s2 );
F r ——定子与动子间的垂直吸引力(N);
F f —— 摩擦阻力
F ——牵引力
μ——导轨的摩檫系数。
a——进给运动的加速度(m/ s2 )。
因为打印时,行程通常较短,所以直线电机运动速度——时间曲线为三角形。
l 按有铁心的直线电机估算。
一些参数的估计:
移动部件总质量:喷嘴模块(3KG)+电机动子及导轨相应负载(7KG).
摩擦系数取0.004
启动时,所需最大推力值
制动时,所需最大推力值
匀速时,额定推力值(匀速时间为0)
则系统均方根有效推力值为:
l 按无铁心的直线电机估算
Fr=0
G会小些取G=75N
启动时,所需最大推力值
制动时,所需最大推力值
则系统均方根有效推力值为:
二、 Y轴电机计算:
Y行程:200mm
总负载:12kg
Y最大速度:1m/s
Y最大加速度:1g
同上
l 按有铁心的直线电机估算。
一些参数的估计:
移动部件总质量:12KG.
摩擦系数取0.004
启动时,所需最大推力值
制动时,所需最大推力值
匀速时,额定推力值(匀速时间为0)
则系统均方根有效推力值为:
l 按无铁心的直线电机估算时,变化不大.

以上就是关于"XY二维直线电机平台选型"的详细介绍了,更多内容关注博智达直线电机官网其他资讯!
