永磁式直线电机和制造方法

发布时间:2018-08-25 阅读次数:65 文章来源:博智达
导读: 直线电机包括机床工作台;电机底座;设置于电机底座上的软铁底板;设置于软铁底板上的硅钢铁芯及交流线圈;与硅钢铁芯及交流线圈相对设置于工作台下方的永磁铁;上述硅钢铁芯
 直线电机包括机床工作台;电机底座;设置于电机底座上的软铁底板;设置于软铁底板上的硅钢铁芯及交流线圈;与硅钢铁芯及交流线圈相对设置于工作台下方的永磁铁;上述硅钢铁芯及交流线圈与永磁铁之间靠直线滚动导轨相连;冷却系统,设置于工作台与初级磁材料之间;进行定位用的光栅尺及电机控制系统。上述永磁铁由多块永磁铁拼接而成,并粘贴于软铁底板上。上述软铁底板与电机底座一起加工,且在加工的过程中每一个工序的后面都进行去应力,从而使得工件的变形较小,具有较小的制造误

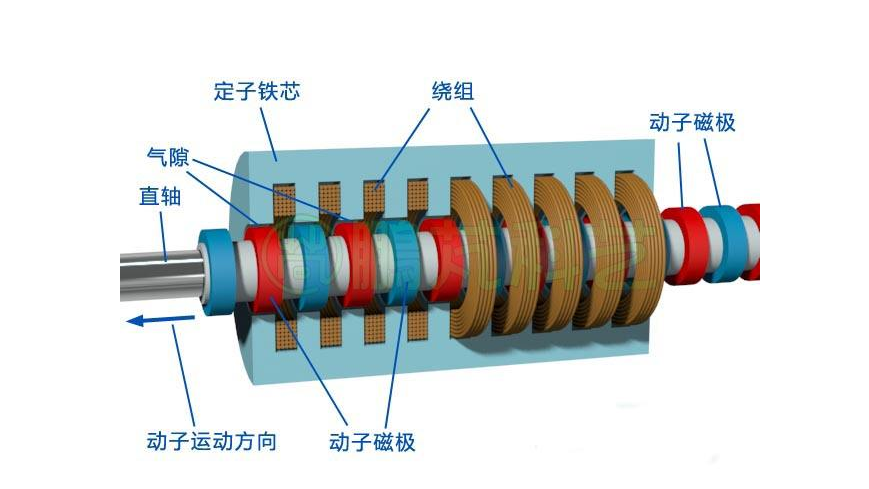

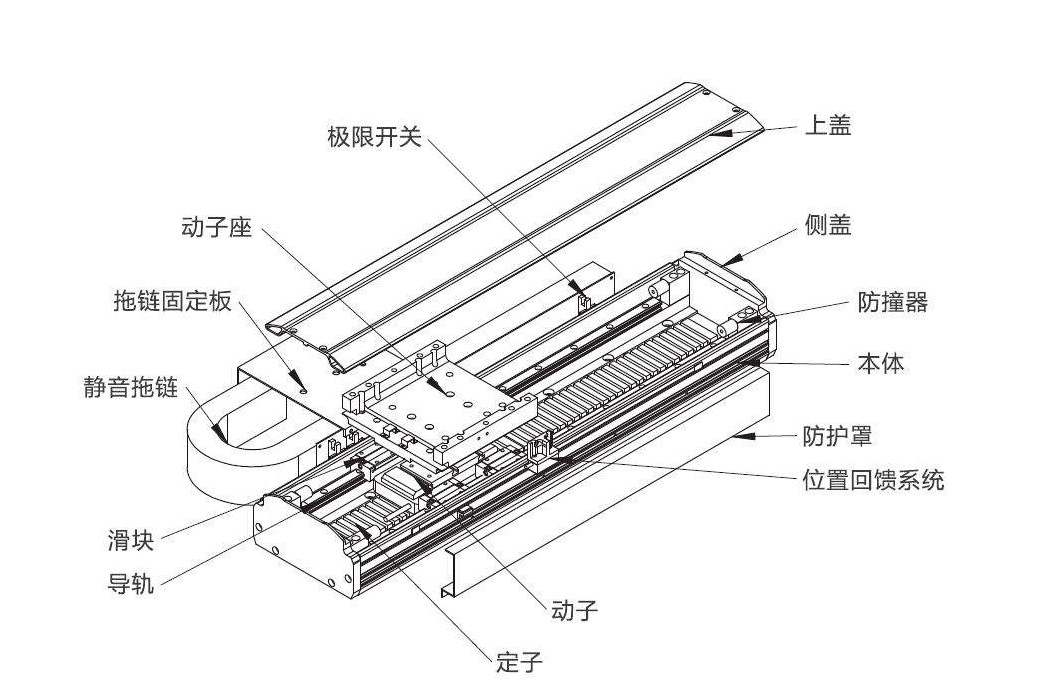

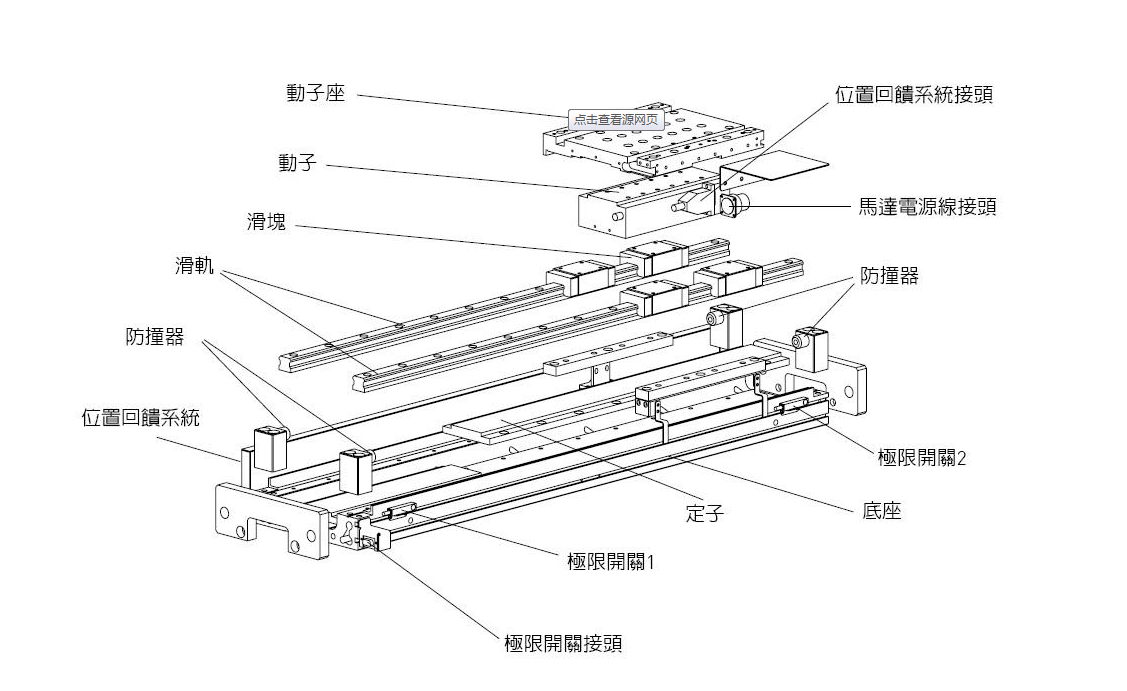

直线电机的结构:机床工作台;电机底座;设置于电机底座上的软铁底板;设置于软铁底板上的硅钢铁芯及交流线圈;与硅钢铁芯及交流线圈相对设置于工作台下方的永磁铁;连接上述硅钢铁芯及交流线圈与永磁铁的直线滚动导轨;设置于工作台与初级磁材料之间的冷却系统;进行定位用的光栅尺及电机控制系统;永磁铁由多块永磁铁拼接而成,并粘贴于软铁底板上的永磁式直线电机的制造方法,其包括以下步骤:

第一步:加工电机底座及工作台,其具体的工艺过程为:下料-粗铣上下平面-粗铣四周侧面-调质-去应力-粗磨上下平面-精铣四周侧面-粗磨四周侧面-去应力-精磨;

第二步:加工软铁底板,其具体的工艺过程为:下料-铣加工-精铣四周平侧面-粗磨上下平面-将加工件与电机底座连接-精磨上平面-超精磨上平面;

第三步:加工永久磁铁,其具体的工艺过程为:配料-压制-烧结-去应力-精磨及超精磨上下平面-充磁;

第四步:加工其它部件;

第五步:用不导磁材料并按照磁铁形状及分布位置加工出装配靠模-将磁铁放入装配靠模-粘上胶水-将靠模放到软铁底板上-等胶干后取出装配靠模;

第六步:装配其它部件。
