风道结构及直线电机

发布时间:2019-03-07 阅读次数:140 文章来源:博智达机器人
导读: 本实用新型提供一种风道结构,应用在直线电机驱动器的箱体上,风道结构包括散热风道和风扇组件:散热风道包括插片式散热器和至少一个与所述插片式散热器相串联的子风道,插片
 本实用新型提供一种风道结构,应用在直线电机驱动器的箱体上,风道结构包括散热风道和风扇组件:散热风道包括插片式散热器和至少一个与所述插片式散热器相串联的子风道,插片式散热器用于与所述箱体传导热量;风扇组件设置在散热风道的一端,风扇组件用于向散热风道吹风,风扇组件吹出的风从散热风道的进风口吹入,从散热风道的出风口流出。本实用新型还涉及一种直线电机。本实用新型的风道结构及直线电机,风道结构设计合理,成本低廉,风道结构设置在直线电机驱动器上,大大提高了插片式散热器的散热效率,防止因温升过高而损坏直线电机驱动器上的元器件,提高了电气元件的使用寿命和直线电机驱动器的稳定性。

直线电机

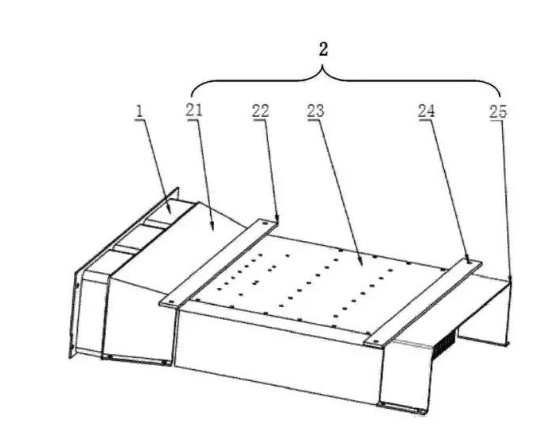

                    实用新型的风道结构一实施列的结构示意图

直线电机

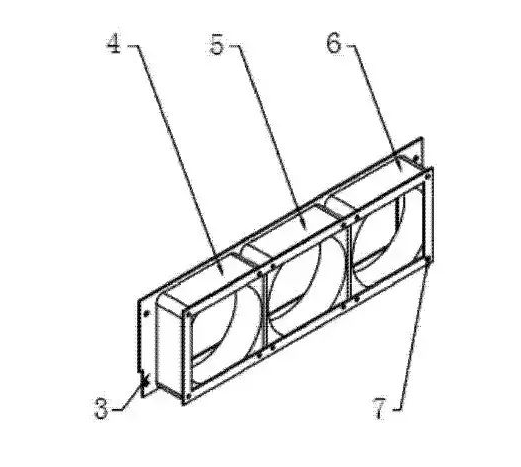

                             风扇组件结构示意图
直线电机

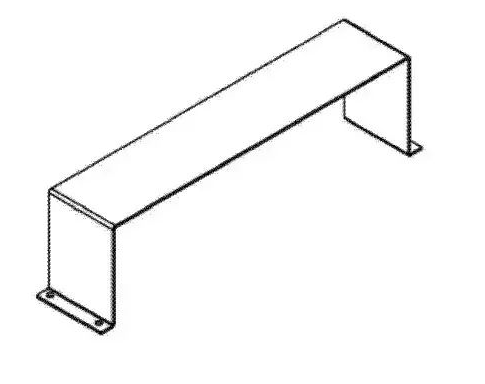

                            第一子风道的结构示意图

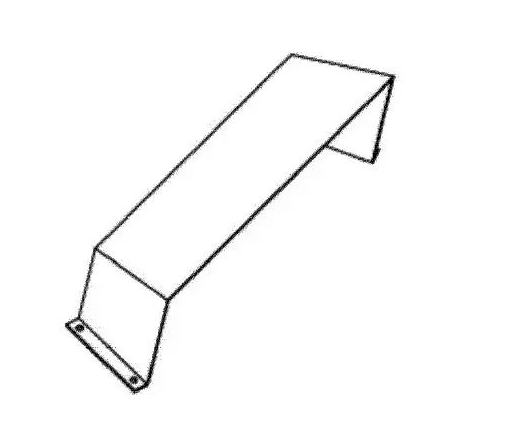

                第二子风道的结构示意图
