环形导轨的圆弧安装事项和V型滚轮轴承精度等级

发布时间:2019-03-19 14:55:41 阅读次数:52 文章来源:深圳博智达机器人
导读: 在环形直线电机系统中,转弯的四个角度即圆弧段,不是整90度或整180度,而是稍微比90度或180度稍微小一点;所以直线段的实际长度,需要比按整90/180度计算出来的长度,稍微长一点。...
环形直线电机系统中,转弯的四个角度即圆弧段,不是整90度或整180度,而是稍微比90度或180度稍微小一点;所以直线段的实际长度,需要比按整90/180度计算出来的长度,稍微长一点。下面以两圆弧段+两直线段组成的环形导轨系统为例,来说明安装注意事项:

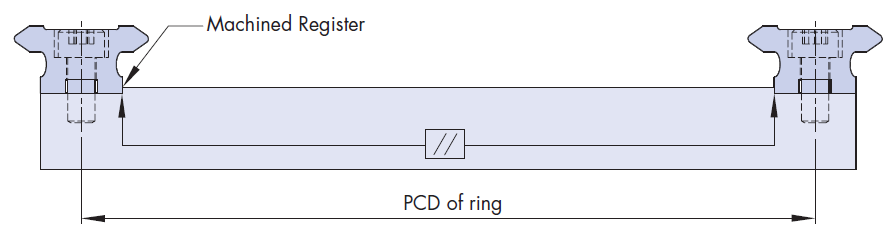

一:先安装直线段,两平行安装直线段之间的距离为圆弧导轨的直径:
  环形导轨的圆弧安装事项和V型滚轮轴承精度等级

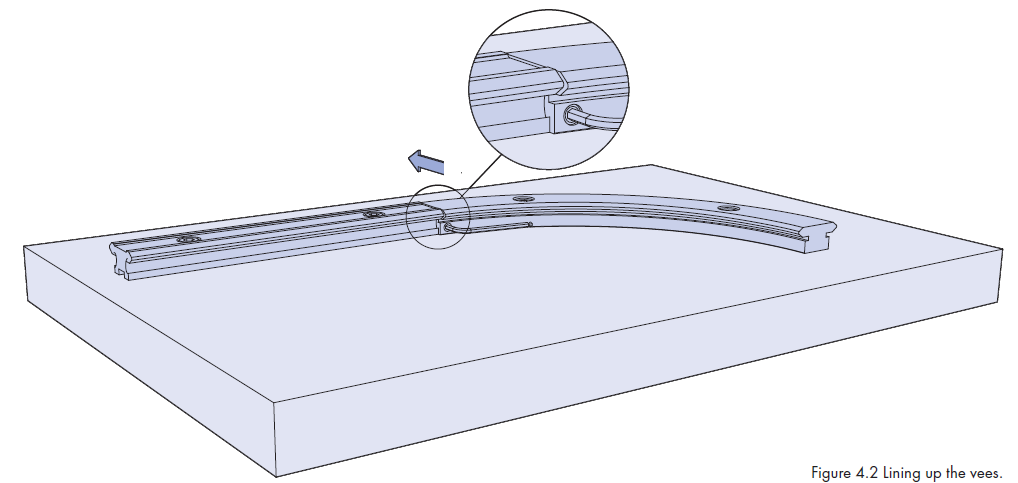

二:安装圆弧段的时候,需要通过接合部的顶丝机构,把圆弧段的两端往外顶,和安装固定好的直线段对齐;注意:是以直线段为基准,让圆弧段去对齐:

  环形导轨的圆弧安装事项和V型滚轮轴承精度等级

环形导轨V型滚轮轴承精度等级

环形导轨的直线段和圆弧段,均为精磨导轨,精磨表面的粗糙度为Ra0.4微米;为了保证平滑和精密的传动,配套的V型滚轮所选用的滚轮球轴承为精密轴承,其精度等级为P4级,有些尺寸的精度等级达P2级:

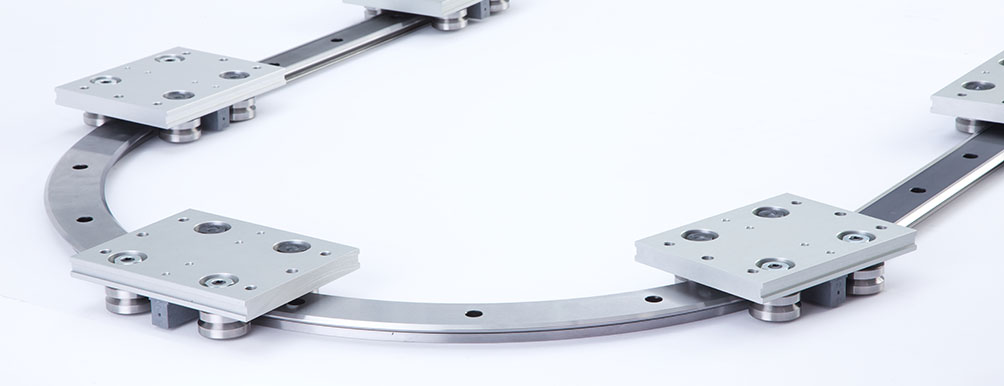

  环形导轨的圆弧安装事项和V型滚轮轴承精度等级

滚动球轴承的精度主要包括尺寸精度与旋转精度。精度等级已标准化,从低到高依次为P0级、P6级、P5级、P4级、P2级;P2级最高。

以上就是关于" 环形导轨的圆弧安装事项和V型滚轮轴承精度等级"的详细介绍了,更多内容关注博智达直线电机官网其他资讯!
