直线电机车辆

发布时间:2018-11-14 10:36:26 阅读次数:125 文章来源:深圳博智达机器人
导读: 直线电机技术原理 直线电机为线性异步感应电动机的简称,其工作原理与一般的旋转式感应电动机相类似。直线电机结构相当于将旋转电机切割展开成直线状。...
 直线电机技术原理


直线电机为线性异步感应电动机的简称,其工作原理与一般的旋转式感应电动机相类似。

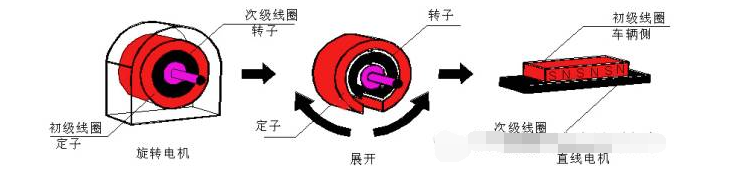

直线电机结构相当于将旋转电机切割展开成直线状。

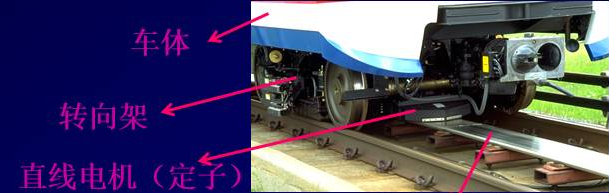

城市轨道交通用的直线电机(LIM)定子(初级线圈)设置在车辆上的直线电机里、转子(次级线圈)设置在轨道上的感应板内。

直线电机车辆

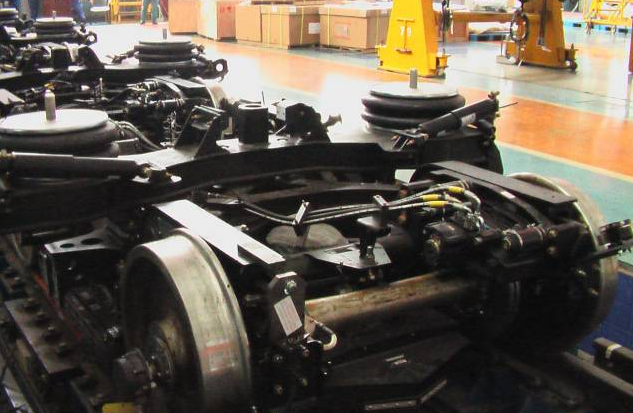

 直线电机城市轨道车辆基本原理


利用车轮起支承导向作用,这与传统轮轨系统相似。
但在牵引方面却采用了短定子列车驱动直线异步电机(LIM)驱动,定子(初级线圈)设置在车辆上,转子(次级线圈)设置在感应轨上,工作原理与HSST系统基本相同。
车辆平稳运行时,定子与感应轨之间的间隙一般保持在10mm左右。

直线电机车辆
2

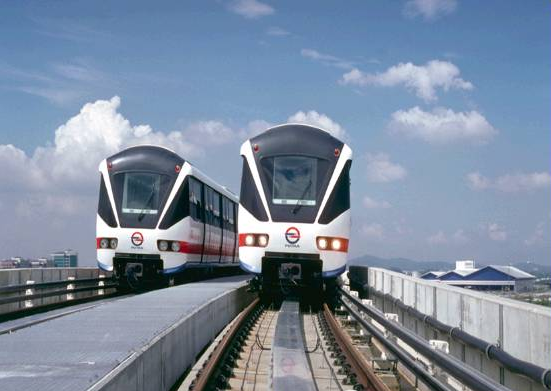

 各国应用概况


日本福冈地铁3号线于2006建成
韩国、美国华盛顿、法国巴黎等国家和城市有可能建设,
我国广州地铁4-7号线采用该系统
北京机场线
直线电机车辆
 优点



(1)加减速性能好
系统最大加速度可达1.34 m/s2 (MKII)
制动减速度1.0 m/s2
紧急制动减速度2.4 m/s2(MKII)
既适合于市郊大站快车、又适合于市内车站较密的情况
直线电机车辆
(2)具有良好的爬坡能力
直线电机系统不受轮轨之间的粘着限制,具有良好的爬坡能力。车轮不牵引,可选小轮径车轮.
常规铁路的坡度一般不超过30-35‰ 。
直线电机地铁坡度可达60-80‰ ,与HSST相同。
使其在转入地下和爬升地面时相当灵活,减少隧道及高架线路的过渡段。节省工程造价。
直线电机车辆
(3)隧道土建规模小
直线电机的采用使车厢地板大大降低,车体断面尺寸变小,使得隧道、桥梁限界大大减小,工程造价大幅度降低
隧道断面为一般地铁的一半
适应线路坡度可达60 ‰ ~80 ‰
建设费用比常规地铁节省20%
小断面地铁和普通地铁车辆及隧道截面比较

直线电机车辆


 缺点


线性电机最大的缺点是效率低,约为旋转电机的效率70%,这是由于线圈与感应轨间的工作气隙较大,导致磁损耗大,
线性电机比同样功率电机的耗电量大。另外需铺设一条与线路等长的感应轨,工艺要求又高,所以工程投资大,控制技术也复杂,车辆的制造成本高。
直线电机车辆
