[音圈电机模组]什么是音圈电机模组?

发布时间:2019-10-29 10:52:33 阅读次数:123 文章来源:深圳博智达机器人
导读: 音圈电机模组的制作方法 提出了一种音圈电气模组。包括音圈电机、套筒、第一防撞件、第二防撞件和插座配件。包括音圈电机的定子和动态。定子在轴向方向上设置有圆形槽。在轴向
音圈电机模组的制作方法
提出了一种音圈电气模组。包括音圈电机、套筒、第一防撞件、第二防撞件和插座配件。包括音圈电机的定子和动态。定子在轴向方向上设置有圆形槽。在轴向移动时,儿童设置有圆形凹槽的圆形凸台。在环槽中设置的圆形凸起;套筒连接器的内壁设有圆形凸台。在圆形凸台的左侧设有套筒。套筒设置在定子和套筒连接器之间。第一防撞板设置在圆形凸台的右侧。第一防撞板设置在定子和套筒连接器之间。环形槽上设有第二防撞板。在现有技术中用套筒代替直线导轨,使结构更加简单。同时,不需要位置反馈。使驱动器控制简单。有效降低生产成本和驱动成本。

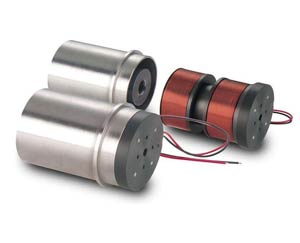

音圈电机模组
音圈电机模组
随着高速、高精度定位系统性能要求的提高和音圈电机的快速发展。音圈电机不仅广泛应用于光盘、光盘的精密定位系统中。在许多不同的高速形式中,高频激励也得到了广泛的应用。如光学系统中的定位透镜。机床坐标定位平台。医疗器械精密管等的制造在安培力原理的基础上,对音圈电机的方向进行了简单的电磁转换装置。可靠性高。能量转换效率高。越来越多地应用于各种直线和旋转运动系统中。并具有音圈电机快速、平稳、无齿槽、无滞后响应的特点。是使音圈电机用于高速、高加速度、直线力或力矩响应的伺服控制的好方法。
是的。圆柱形音圈电模组通常包含线性导轨。音圈电机位置反馈装置及气缸。精度低。2点钟时的高响应速度和高加速度运动。响应速度快,加速度高。位置反馈装置的价格和实用性不具备。而线性指导价相对昂贵。如果金属轴采用1010或1008钢。当音圈电机作圆周运动时。当你离开时,定子磁铁会对金属轴产生吸力。如果金属轴采用奥氏体不锈钢。磁铁对金属轴没有吸力。但耐磨性相对较差。长时间工作和磨损可能导致卡死。二是采用耐磨性好的铁磁合金金属轴架。但代价太高了。有利于推广应用。
实用新型内容
音圈电机模组
为了解决上述问题,本实用新型提供了一种低成本音圈电机模组。
本实用新型采用的技术方案如下:
所述音圈电机模组包括音圈电机、套筒、第一防撞板、第二防撞板和套筒连接器。
音圈电机包括定子和转子。定子在定子的轴向上设置有环形槽。
所述套筒连接器的内壁设有圆形凸台。套筒连接器套在定子外部。套管接头通过紧固件固定在执行器上。
套筒设置在圆形凸台的左侧。套筒设置在定子和套筒连接器之间。
第一防撞件设置在圆形凸台的右侧。第一防撞件设置在定子和套筒连接器之间。第二防撞板设置在环形槽内。
其中环凸台的长度不小于环槽的长度。
音圈电机模组
上述音圈电机模组。其中,第一和第二防撞板是由氨脂制成的防撞板。
与现有技术相比,本实用新型具有以下优点和有益效果:
本实用新型的音圈电机模组用套筒代替现有技术中的直线导轨,使结构更加简单,同时不需要位置反馈,使驱动控制简单,有效降低了生产成本和驱动成本。支承套的运动部分为定子,定子不会随磁铁的位置而改变,因此不会因转子的位置不同而产生不同的吸力。
为了更清楚地说明本实用新型在现有技术中的实例或技术方案。下面就举例说明或现有技术在附图中所需的使用作简单介绍。很明显。以下附图说明只是本实用新型的一个实施例。这个领域的一般技术人员。在不给创造性劳动性别的前提下。也可以根据附图为其他附图。
图1是本实用新型音圈电机模组的立体图;
图2是本实用新型音圈电机模组的剖视图。
图中1为套筒,2为圆形凸台,3为第一道防撞板,4为套筒接头,5为执行器,6为环凸台,7为环槽,8为第二道防撞板,9为定子。
以下结合附图对本实用新型实施例的技术方案进行了清晰、完整的说明。在本实用新型实施例的基础上,本领域普通技术人员在不进行创造性劳动的情况下获得的所有其他实施例均属于本实用新型的保护范围。
见图1和图2。音圈电气模组。包括音圈电机、1号、3号第一次碰撞、2号套筒防碰撞4件、8号插座配件包括音圈电机定子和5号动圈。9在定子9轴的轴向有轴向的圆形槽,7’动态亚5组有圆形凸台6。环形凸台6设置在环形槽7中;套筒连接器4的内壁设有圆形凸耳2。套筒接头4与定子9外部相连。套筒i布置在定子9和套筒连接器4之间。第一防撞板设置在圆形凸耳2的右侧。第一防撞板3设置在定子9和套筒连接器4之间。环形槽7设有第二防撞板8。
转子沿定子轴线移动,即转子相对于定子向左移动。当转子相对于定子向右移动时,转子的环凸台远离第二个柱塞。套筒的圆形凸台靠近第一个活塞。因此,环形凸耳与第二防撞板之间的距离以及环形凸耳与第一防撞板之间的距离是通过运动形成的。可见,运动行程可以通过调整防撞板的厚度来调节。
此外,紧固件应为螺栓。螺栓应通过水平执行机构固定在套管接头上。
定子套筒活动件支架。不会发生和定定子内磁铁位置的变化。所以不会因为不同而产生不同的抽吸位置。用插座代替直线导轨。不需要定位反馈。节省成本。因为没有位置反馈。所以更不用说驱动需求了。驱动器价格将节省。综上所述,本实用新型的音圈电机模组更适合于低精度、高响应速度、高加速度的两点运动。本实用新型圆柱线圈执行机构T旲组第一电机T旲。
此外,环凸台6的长度不小于环槽7的长度。防止环凸台和环槽不接触。转子和定子发生碰撞。从而造成损害。
更进一步。第一缓冲板3和第二缓冲板8是由氨润滑脂或类似特性材料制成的缓冲板。
以上只是本实用新型的一个较好的实施例,不用于限制本实用新型。在本实用新型的精神和原则范围内所作的任何修改、等价替换、改进等,都应当纳入本实用新型的保护范围。
1个音圈电气模组。它的特点是。包括音圈电机、套筒、第一防撞件、第二防撞件和插座配件。介绍了包括音圈电机定子和动态。如轴向所述,定子组具有圆形槽。指在轴向移动时,儿童设置有圆形凸台。上述环形槽内设有环形凸台,套筒接头内壁设有圆形凸台。套筒连接器套在定子外部。套管接头通过紧固件固定在执行器上。套筒设置在圆形凸台的左侧。套筒设置在定子和套筒连接器之间。第一防撞件设置在圆形凸台的右侧。第一防撞件设置在定子和套筒连接器之间。第二防撞板设置在环形槽内。

以上就是关于"[音圈电机模组]什么是音圈电机模组?"的详细介绍了,更多内容关注博智达直线电机官网其他资讯!
