直线电机推力大小选择

发布时间:2017-08-21 13:17:18 阅读次数:143 文章来源:深圳博智达机器人
导读: 博智达直线电机推力大小选择方法 直线电机驱动专家博智达 直线电机的推力大小选择,与以下几个方面相关,具体如下: 1.直线电机的选型包括最大推力和持续推力需求的计算。 2.最
博智达直线电机推力大小选择方法

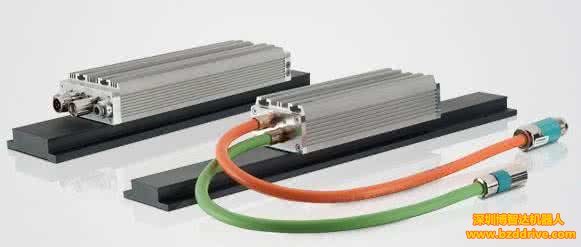

直线电机
                                             直线电机驱动专家—博智达
直线电机的推力大小选择,与以下几个方面相关,具体如下:
     1.直线电机的选型包括最大推力和持续推力需求的计算。
     2.最大推力由移动负载质量和最大加速度大小决定。
   推力=总质量*加速度+摩擦力+外界应力
   例子:(假定摩擦力和外界应力忽略不计)当移动负载是2.5千克(包括动子),所需加速度为30m/s2时,那么电机将产生75N的力。
    3.通常,我们不知道实际加速度需求。但是,我们有直线电机运行时间要求。给定运动行 程距离和所需行程时间,便可以此计算出所需的加速度。一般,对于短行程来说,我们推荐 使用三角型速度模式(无匀速),长行程的话,梯形速度模式会更有效率。在三角型速度模 式中,电机的运动无匀速段。
    4.三角模式,加速度为Acceleration = 4 * Distance / Travel_Time²
     5.梯形模式,预设匀速度可以帮助决定加速度。
  加速度=匀速/(运动时间--位移/匀速)
    6.相类似的,计算减速度大小与计算加速度相类似。除非存在一个不平衡的力(重力)作用在直线电机上。
    7.通常为了要维持匀速过程 (cruising) 和停滞阶段 (dwelling) ,摩擦力和外界应力的施力也需要计算。注:为了维持匀速,直线电机会对抗摩擦力和外界应力。直线电机上伺服停滞时则会对抗外界应力。
    8.计算持续推力公式如下:
  RMSForce=持续推力
  Fa = 加速度力
  Fc = 匀速段力
  Fd = 减速度力
  Fw =停滞力
  Ta = 加速时间
  Tc = 匀速时间
  Td = 减速时间
  Tw = 停滞时间
    9.根据最大推力和持续推力选择一个电机。客户应该将安全系数设为20-30%以便将摩擦力和外界应力抵消为0。
    10.举个例子,一个应用中,直线电机需要在三角模式下让电机在0.2秒内,让4KG的负载移动0.3米。直线电机在同行程中返程前停滞时间为0.15秒。假设摩擦力和其他不平衡力不存在。
  加速度=减速度=4*0.3、(0.2)^2=30m/s2
 最大推力=加速度力=减速度力=负载*加速度=4*30=120N
 假如安全缓冲系数设为30%,通过选型,合适的直线电机就可以选出来了
    11.电机选型软件自动计算处理过程。

以上就是关于"直线电机推力大小选择"的详细介绍了,更多内容关注博智达直线电机官网其他资讯!
