直线电机技术

发布时间:2018-04-07 16:54:10 阅读次数:190 文章来源:深圳博智达机器人
导读: 直线电机,可以被想象成是旋转电机被沿着径面切开并被展开铺平,这样一台直接驱动直线电机,可以驱动产生直线运动,无需气动、液压推杆或由旋转运动通过皮带、丝杠等直线驱动...

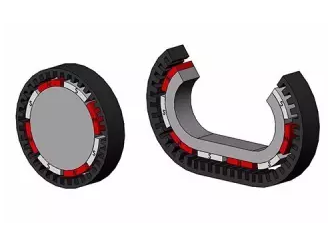

直线电机,可以被想象成是旋转电机被沿着径面切开并被展开铺平,这样一台直接驱动直线电机,可以驱动产生直线运动,无需气动、液压推杆或由旋转运动通过皮带、丝杠等直线驱动装置的转换。

直线电机技术

旋转电机产生旋转扭矩,相应的直线电机产生直线驱动力。

相关术语



直线电机的基本类型

正如有交流、直流等不同类型的旋转电机,直线电机也有很多不同类型,比如:交流、直流和步进等等。

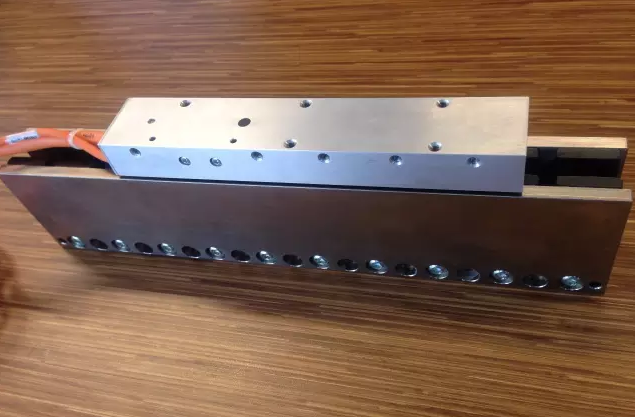

无刷电机

无刷直线电机运行时是无接触式的,可以做到绕组的免维护。分无铁芯(例如我们在之前介绍过的 Indra MCL )和有铁芯版本,可以使用标准三相伺服放大器驱动,具备提供高速和高加速运动曲线的能力。无刷直线电机可以产生高达 12 个 G 力的加速度,直线运动速度可达 5 m/s 以上。


直线电机技术
有电刷直线电机

有刷直线电机更适合较长行程,开环或闭环的直线运动应用。它的速度可以达到 2.5 m/s、低至 25 mm/s。配合直线编码器反馈,这类直线电机可以实现很高精度的位置、速度和加速度控制。

音圈

音圈电机比较适合短距离行程(通常小于 5 cm)闭环伺服应用。紧凑的体积,适合极小的安装空间。音圈有极低的机电时间常数,较低的运动质量,适合较轻负载的高加速度。音圈分为线圈移动类型和磁铁移动类型。

直线步进

直线步进电机可以用于开环或闭环的定位应用中。由于定位是内置于冲头和压板内的,无需额外的反馈装置,因此可以从整体上降低系统成本。对于开环控制,无需复杂的伺服整定。同时多个冲头可以在一个压板上运行。

使用直线步进,通常加速度可以做到 1 个 G 力,速度可以达到 2.5 m/s。 有单轴和双轴版本。

直线感应电机

直线感应电机通常由可变频的三相交流电源驱动,或者如果需要速度控制,可以使用矢量驱动器。加速度可达 1 个 G 力,速度可以超过 45m/s。 感应直线电机非常适合高速、长距离运动的重负载应用。

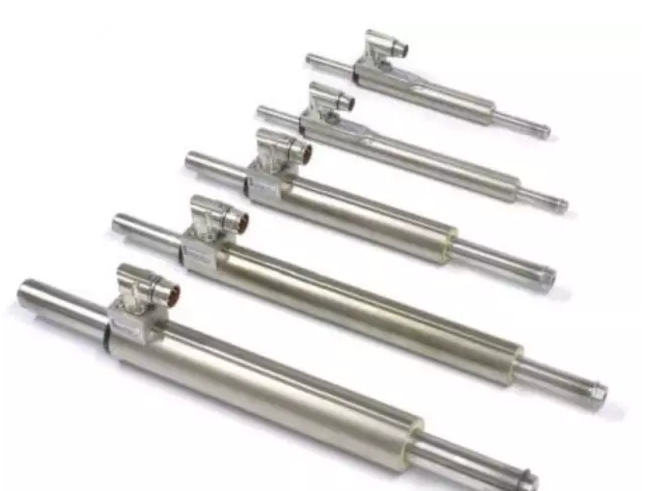

管状直线电机

管状直线电机通常是由单相或三相电源驱动。加速度可超过 1 个 G 力;比较适合短行程,较低工作周期 Duty Cycle 的应用;可以用来替代一些气缸的运动应用。



直线电机的输出力系数

直线电机技术


直线电机输出力

正如上面所说,直线电机产生力输出(以牛顿 N 为单位),并沿着直线轴推动负载运动。不同类型的直线电机产品提供不同级别大小的力输出。


直线电机的优势:

更快的加速度
高达 10 个 G 力(甚至更快)的加速度,这可以缩短工作周期,提升用户的生产效率

高速
可达 45 m/s 或更高

高精度
精度可达 1 µm/305 mm

可重复定位精度
可达 1 µm

无回程间隙
在丝杠、齿轮、齿条和皮带等系统中会出现回程间隙,而直线电机采用直接驱动,不会出现回程间隙

高刚性
相比滚珠丝杠等直线运动系统,直接驱动的电机可以提供极高的驱动刚性。

运行极为顺滑
由于消除了机械连接,直线电机方案可以提供更顺滑的运行。

元件无接触
减少元件摩擦和磨损,降低用户维护成本。

更长寿命
因为减少和简化了组件,在正常运行情况下,可以极大延长使用寿命。

减少维护
降低用户总体拥有成本。

行程长度无限制
相比滚珠丝杠,直线电机行程完全没有限制。可以简单的通过增加定子单元延长运动行程。

以上就是关于"直线电机技术"的详细介绍了,更多内容关注博智达直线电机官网其他资讯!
