采用直线电机的开放式数控系统

发布时间:2019-01-11 11:27:31 阅读次数:155 文章来源:博智达
导读: 采用直线电机的直线运动机构由于具有响应快、精度高的特点,已成功地应用于异型截面工件的CNC车削和磨削加工中。针对产量最大的非圆截面零件,国防科学技术大学非圆切削研究中
采用直线电机的直线运动机构由于具有响应快、精度高的特点,已成功地应用于异型截面工件的CNC车削和磨削加工中。针对产量最大的非圆截面零件,国防科学技术大学非圆切削研究中心开发了基于直线电机的高频响大行程数控进给单元。

当用于数控活塞机床时,工作台尺寸为600mm×320mm,行程100mm,最大推力为160N,最大加速度可达13g。由于直线电机动子和工作台已固定在一起,所以只能采用闭环控制,如图所示为该单元的控制系统简图。

 直线电机

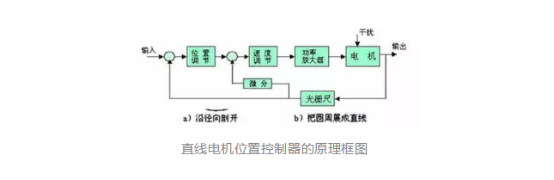

直线电机位置控制器的原理框图

这是一个双闭环系统,内环是速度环,外环是位置环。采用高精度光栅尺作为位置检测元件。定位精度取决于光栅的分辨率,系统的机械误差可以由反馈消除,获得较高的精度。


采用PC机与开放式可编程运功控制器构成数控系统,这种系统以通用微机及Windows为平台,以PC机上的标准插件形式的运动控制器为控制核心,实现了数控系统的开放。基于直线电机的开放式数控系统的总体设计方案如图所示。
直线电机

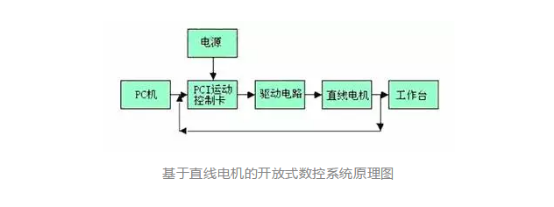

基于直线电机的开放式数控系统原理图

该系统采用在PC机的扩展槽中插入运动控制卡的方案组成,系统由PC机、运动控制卡、伺服驱动器、直线电机、数控工作台等部分组成。数控工作台由直线电机驱动,伺服控制和机床逻辑控制均由运动控制器完成,运动控制器可编程,以运动子程序的方式解释执行数控程序(G代码等,支持用户扩展)。运动控制卡型号为PCI-8132。

当今的工业控制技术中PCI总线渐渐地取代了ISA总线,成为主流总线形式,它有很多优点,如即插即用(PlugandPlay)、中断共享等。
