「直线电机制作」如何制作简单的直线电机?

发布时间:2019-09-11 09:51:15 阅读次数:132 文章来源:深圳博智达机器人
导读: 说简单也简单,我当时为了制作一个直线电机,跑去浙江大学旁听了卢教授一个月课,然后把直线电机就做了出来,或者说是绕了一个简化的直线感应电机,不管怎么样,通上三相交流...
说简单也简单,我当时为了制作一个直线电机,跑去浙江大学旁听了卢教授一个月课,然后把直线电机就做了出来,或者说是绕了一个简化的直线感应电机,不管怎么样,通上三相交流电可以动起来,而且力道非常大。

推荐看《异步电动机设计手册》,最后一张有直线电机设计算法。

此外你还需要找到两个厂家,一个是帮你切割硅钢片的,另一个是帮你绕线的。

既然看到有人关注,我再给一些补充吧。其实搭建一个简单的直线电机模型,真的不是很难。需要包括:初级线圈,次级感应板,还要再买一个三相交流变频器,设计一个轨道就可以了。

初级线圈,需要包括设计硅钢片的尺寸,再绕制三相的线圈。如图:


直线电机制作

硅钢片是一层层堆叠起来的,一般是0.5mm厚的,这样做是为了增加电阻,减少感应电流发热。

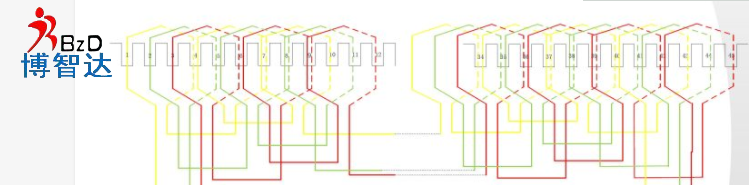

这是线圈的绕法,绕线的师傅一眼就能看懂,最普通的绕法,ABC三相通上三相交流电,就能产生行波磁场了。然后就能推着感应板前移或者后退。

做出来是这样的:


至于次级感应板则是非常简单的了,由铜铁板复合而成,大约2-3mm厚紫铜板,5mm厚铁板,二者用螺丝锁定在一起。铜板这一面是对着初级一侧的。当然要是先麻烦,搞一整块铝板也是可以的,就是效果差点。

当然啦,最后你还要去买个变频器,简单的淘宝上一堆,是生产三相交流电,电机的三根线分别接到变频器里面去,没有顺序,任意调换两根线,电机运动的方向相反。


最后简单提醒一句,玩变频器要小心一点,毕竟不是5V电池,四驱车,建议还是有基本用电常识和经验的人去碰,是有危险的。

祝你成功!
