• 环形直线电机

环形直线电机

  • 发布时间:2018-10-23 10:11
  • 环形导轨+直线电机+弧形电机=超高效循环流水线 1、每台直线电机独立控制 2、每台直线电机采用不同的加减速度和曲线控制,可方便生产缓冲。 3、环形导轨和滑座,可做成跑道型或矩形。
  • 在线咨询
环形导轨+直线电机+弧形电机=超高效循环流水线

1、每台直线电机独立控制
2、每台直线电机采用不同的加减速度和曲线控制,可方便生产缓冲。
3、环形导轨和滑座,可做成跑道型或矩形。

精磨加工的环形导轨,直线电机可沿着精确的轨迹做循环运动。循环输送线,很好的结合了环形导轨和直线电机,可实现超高的循环输送效率,极大的缩短了生产时间。

如下图所示其中的直线电机不是通常的直线电机,是可拐弯做圆周运动并实现闭合的直线电机,可称为环形线性电机;定子由线圈组成,固定在设备基座上,通电之后产生磁场;动子安装在滑座上,为永磁体;滑座上的永磁体受到定子的感应线圈通电产生的磁场的推力,滑座沿着导轨运动,基本原理类似磁悬浮;滑座上的动子为永磁体,不需要供电来产生磁场,也就没有电源线的存在,所以滑座可以做无限的循环运动:

线性电机位于环形导轨上方,小车的底部安装有滚轮,和环形导轨配合;小车上部安装有动子,和线性电机的定子配合,提供动力。
线性电机位于环形导轨上方,小车的底部安装有滚轮,和环形导轨配合;小车上部安装有动子,和线性电机的定子配合,提供动力。

超高效循环流水线的一大优点是:每个小车都是独立控制的,相当于一台独立的伺服电机,可通过独立编程来设置小车的加减速曲线,不同的小车可采用不同的加减速曲线;可方便实现自动生产中的缓冲功能;如果需要更改工艺顺序,只需通过软件来改变程序设定,而不需要对机械机构进行修改和变动。

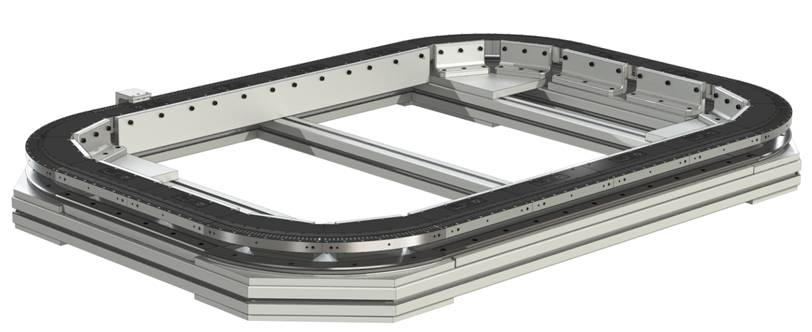

 整套系统的核心机械部件,为下图所示的环形导轨和滑座,可做成跑道型的,也可做成矩形的:

同时我们也可提供成套的安装基座,方便导轨和磁悬浮电机系统的安装:
安装完毕之后,整体产品如下图所示:

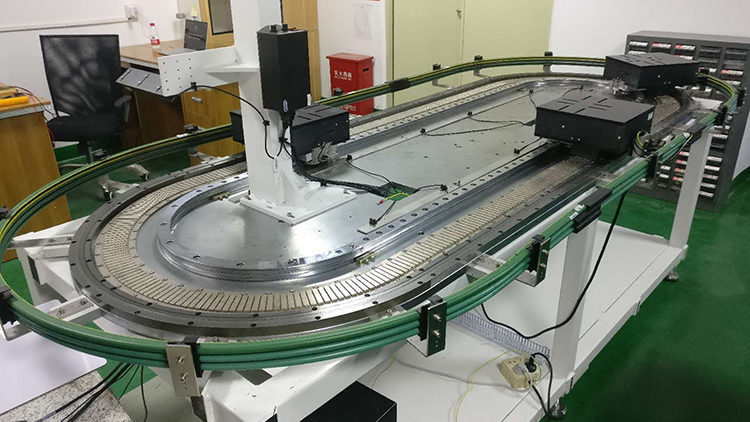

产品实拍
